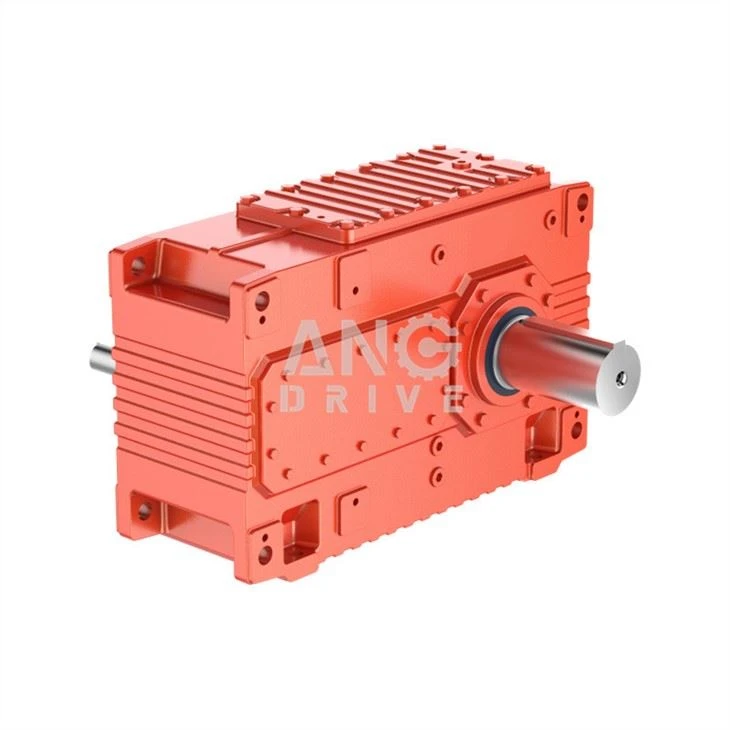

Reduktor hitrosti žerjava

Opredelitev

Reduktor hitrosti žerjava je mehanska naprava, nameščena med virom napajanja (na primer električni motor) in delovnim mehanizmom žerjava. Uporablja pretvornik hitrosti zobnikov za znižanje vrtilne hitrosti motorja na zahtevano raven in povečanje navora, kar omogoča žerjavu za izvajanje nalog, kot so dvigovanje, premikanje in vrtenje težkih predmetov z ustrezno hitrostjo in silo.



Delovno načelo

Običajno deluje na podlagi mesanja zobnikov. Moč iz hitrega vrtljivega vira napajanja, kot je električni motor ali motor z notranjim zgorevanjem, se prenaša na vhodno gred reduktorja hitrosti. Na vhodni gredi je majhna prestava, ki se mreži z veliko prestavo na izhodni gredi, ki doseže namen zmanjšanja hitrosti in povečanje navora. V nekaterih primerih se za dosego želenega razmerja zmanjšanja lahko uporabi več parov prestav z različnimi številkami zob.



Vrste

Zmanjšana hitrost prestave: Odlikuje se z visoko zmogljivostjo in zanesljivostjo navora, primerna za pogone žerjava z veliko zmogljivostjo. Običajno imajo več faz redukcije, z možnostmi za trdne ali votle ogljikove jeklene gredi, prestavo involacijske prestave, robustno ohišje iz litega železa in jih je mogoče navpično namestiti.

Reduktorji hitrosti zobnikov: Te imajo značilnosti povratnega samo-zaklepanja in lahko zagotavljajo veliko razmerje zmanjšanja. Vhodne in izhodne gredi niso na isti osi niti v isti ravnini. Vendar imajo na splošno veliko prostornino, nizko učinkovitost prenosa in razmeroma nizko natančnost.

Planetarne prestavne hitrosti reduktorji: So znani po svoji kompaktni strukturi, majhnem odmiku donosa, visoki natančnosti, dolgi življenjski dobi in velikem izhodnem navoru. So pa razmeroma dražje.



Funkcije

Zmanjšanje hitrosti in povečanje navora: Zmanjša veliko hitrost motorja na hitrost, primerno za delovni mehanizem žerjava, in hkrati poveča navor, da lahko žerjav dvigne in z lahkoto premika težke obremenitve.

Zmanjšanje vztrajnosti: Zmanjša vztrajnost obremenitve, povezane z žerjavom, kar je koristno za nadzor stabilnosti in natančnosti premikov žerjava. Zmanjšanje vztrajnosti je sorazmerno s kvadratom razmerja redukcije.



Prednosti

Zmogljivost visoke obremenitve: Zobniki reduktorjev hitrosti žerjava ponavadi podvržejo procesom, kot so karburizacija, gašenje in brušenje, kar znatno poveča njihovo nosilnost v primerjavi z navadnimi reduktorji zobnikov.

Majhna velikost in lahka teža: Z enako zmogljivostjo obremenitve zavzamejo manj prostora in tehtajo manj kot mehke površine zob in srednje reduktorje površine trde zobe, kar omogoča namestitev in uporabo na žerjavih.

Visoka učinkovitost, majhen hrup in nizka vibracija: Z brušenjem in obrezovanjem zobnikov se natančnost izboljša, kar ima za posledico visok izkoristek prenosa, nizko vibracijo in majhen hrup med delovanjem, kar pomaga izboljšati delovno okolje in življenjsko dobo žerjava.



Smernice za vzdrževanje reduktorja hitrosti žerjava

Redni pregledi

Frekvenca: Preglejte mesečno ali četrtletno.

Zadovoljstvo: Preverite vidno škodo, raven olja in kakovost, tesne vijake in težave z gredi.

Mazanje

Izbira olja: Uporabite priporočeno mazivo.

Urnik: Spremenite ali dopolnjujte, kot je priporočljivo.

Pregled: Preverite puščanje ali blokade.

Čiščenje

Zunanji: Odstranite prah in umazanijo.

Notranje: Očistite po odvajanju olja po navodilih.

Prilagoditev in poravnava

Poravnava: Zagotovite pravilno poravnavo za preprečevanje obrabe.

Pas/veriga: Prilagodite napetost, če je primerno.

Testiranje uspešnosti

Redni testi: Izvedite teste, da zagotovite normalno delovanje.

Preskusni predmeti: Preverite temperaturo, hrup, vibracije in učinkovitost.

Ohranjanje evidenc

Dnevniki vzdrževanja: Zapišite vse vzdrževanje.

Podatki o uspešnosti: Sledite podatkom, da zgodaj opazite težave.

Usposabljanje operaterja

Usposabljanje: Zagotovite redno usposabljanje o uporabi in vzdrževanju.

Varnost: Poudarite varnost in naslednje urnike.

Nadomestni deli

Pristni deli: Za zanesljivost uporabite originalne dele.

Rezervni deli: Ohranite rezervne dele, da zmanjšate čas izpadov.

Sezonsko vzdrževanje

Zima: Odcedite vodo in uporabite primerna maziva.

Poletje: Preverite težave s pregrevanjem ali mazanjem.



Specifikacija za reduktor hitrosti žerjava:

Ang HB Industrial Menjalnik
Tip	Vijačni vzporedni tip gredi, tipa desnega kota poševnice
Model	H1/B1~H26/B26
Vhodna moč	3 ~ 5000 kW;
Vhodna hitrost	750 vrtljajev ~ 1500rpm
Razmerje zmanjšanja	1/1.25 ~ 1/450
Izhodni navor	3 ~ 900KN.M
Vrsta namestitve	Stopala / trdna gred / votla gred / izhodna prirobnica…
Učinkovitost	Enostopenjska 98%, 2- faza 96%, 3- faza 94%, 4- faza 92%
Natančnost prestave	Natančno mletje, razred 6
Oblikovalni položaj	A / B / C / D / E / F / G / H / I
Dodatki	Nazaj Stop / hladilni ventilator / hladilna tuljava / oljna črpalka / kompenzacijski rezervoar…



Funkcije reduktorja hitrosti žerjava:

1. visoka učinkovitost in prihranite moč.

2. Razvrsti široke hitrosti in visok navor.
3. Več strukture, različne metode sestavljanja.

4. Visoka podpora za nalaganje, stabilno oddajanje in nizka raven hrupa.

5. Odlično tesnjenje, široko paleto industrijskih aplikacij.

6. Sprejema različne načine hlajenja in mazanja.



Tipična aplikacija

♦ Izkoriščanje premoga

♦ Oprema za elektrarno
♦ Metalurška industrija
♦ Stroji za oblikovanje kovin
♦ Petrokemična industrija
♦ Rudarski stroj
♦ Stroji za dvigovanje



Zakaj izbrati nas?

Prednosti ● Brez uhajanja olja ● Večja učinkovitost ● Nizek hrup ● Nizko temperaturo ● Nizka cena
	Prestave   ● Visoka natančnost 6. razred ● karburing za povečanje moči ● Sposobnost dela z veliko obremenitvijo
Pregled   ● 100 -odstotni test teka ● Preverjanje uhajanja olja ● Preverjanje hrupa ● Vibracijski test
	Ohišja   ● HT250 material z visoko trdnostjo ● Trojična obdelava vsake strani ● Koncentričnost je zagotovljena



Pogosta vprašanja

V: Kako nam odpremi?
O: Na voljo je po zraku ali po morju ali z vlakom.

V: Kako plačati denar?
O: T/T in L/C je prednostna, z različno valuto, vključno z USD, EUR, RMB itd.

V: Kako lahko vem, da je izdelek primeren zame?
A: >1ST confirm drawing and specification >2nd test sample >3. začetna množična proizvodnja.

V: Ali lahko pridem v vaše podjetje na obisk?
O: Da, vabljeni, da nas kadar koli obiščete.
