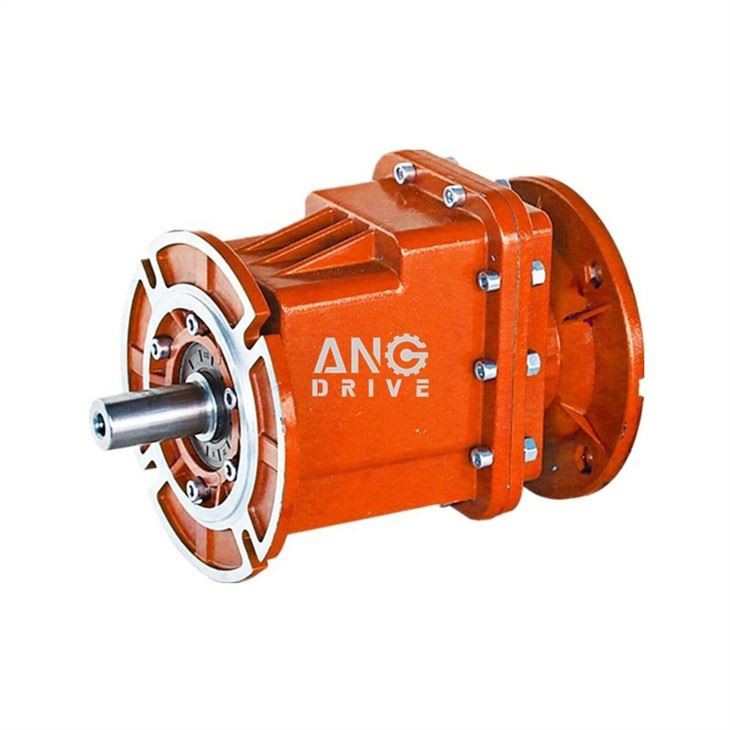

Enostopenjski menjalnik

Model

RC (nameščen na nogi): RC01, RC02, RC03, RC04
RCF (B5 na prirobnici): RCF01, RCF02, RCF03, RCF04
RCZ (B14 na prirobnici): RCZ01, RCZ02, RCZ03, RCZ04

Vhodna moč

0,12 kW ~ 4 kW

Vhodna hitrost

750 vrt / min

Razmerje zmanjšanja

1/3.66 ~ 1/54

Navor

120N.m ~ 500N.m

Vrsta vnosa

Votla gred z motorno prirobnico IEC
Vhod polne gredi

Motor

Vhodni motor

IEC-normalizirani motorji, zavorni motorji
Eksplozijsko zaščiteni motorji
Inverterski motorji, servo motorji

Vrsta izhoda

Polna gred z izhodno prirobnico B5
Polna gred z izhodno prirobnico B14

Material ohišja

Aluminijeve zlitine

Natančnost prestave

Natančno brušenje, razred 6

Toplotna obdelava

Ogljičenje in kaljenje

Oprema

Utrjeni vijačni zobniki

RC01 ..

n1=1400 vrt / min

120 Nm

n2

M2max

Fr2

i

Delež

63B5

71B5/B14

80B5/B14

90B5/B14

[r / min]

[Nm]

[N]

26

120

2600

53.33

160/3

31

120

2600

45.89

413/9

35

120

2600

40.10

3248/81

39

120

2560

35.47

532/15

49

120

2380

28.50

770/27

59

120

2230

23.56

212/9

71

120

2100

19.83

119/6

78

90

2030

17.86

1357/76

96

120

1900

14.62

658/45

101

90

1860

13.80*

69/5

118

120

1770

11.90

2464/207

143

120

1660

9.81

1148/117

153

80

1630

9.17

1219/133

181

80

1540

7.72

1173/152

246

70

1390

5.69

1081/190

302

70

1290

4.63

88/19

366

70

1210

3.82

943/247

RC02 ..

n1=1400 vrt / min

200 Nm

n2

M2max

Fr2

i

Delež

63B5

71B5/B14

80B5/B14

90B5/B14

[r / min]

[Nm]

[N]

26

200

4500

54.00*

54/1

30

200

4500

46.46*

3717/80

34

200

4500

40.60*

203/5

39

200

4270

35.91*

3591/100

48

200

3970

28.88*

231/8

59

200

3730

23.85*

477/20

70

200

3520

20.08*

3213/160

82

140

3330

17.10

3009/176

95

200

3180

14.81*

2961/200

106

140

3060

13.21

2907/220

116

200

2970

12.05

1386/115

141

200

2780

9.93

2583/260

159

120

2670

8.78

2703/308

189

120

2520

7.39

2601/352

257

100

2280

5.45

2397/440

316

100

2120

4.43

102/23

383

80

1990

3.66

2091/572
